? ? ? 濱海街道中心小學擴建工程，是青島市西海岸新區首個裝配式公建項目，同時也是青島首個裝配式外掛墻板項目，由青島鑫隆建設集團總承包，得恒建筑科技有限公司及上海天華設計院聯合負責裝配式深化設計及構件生產。

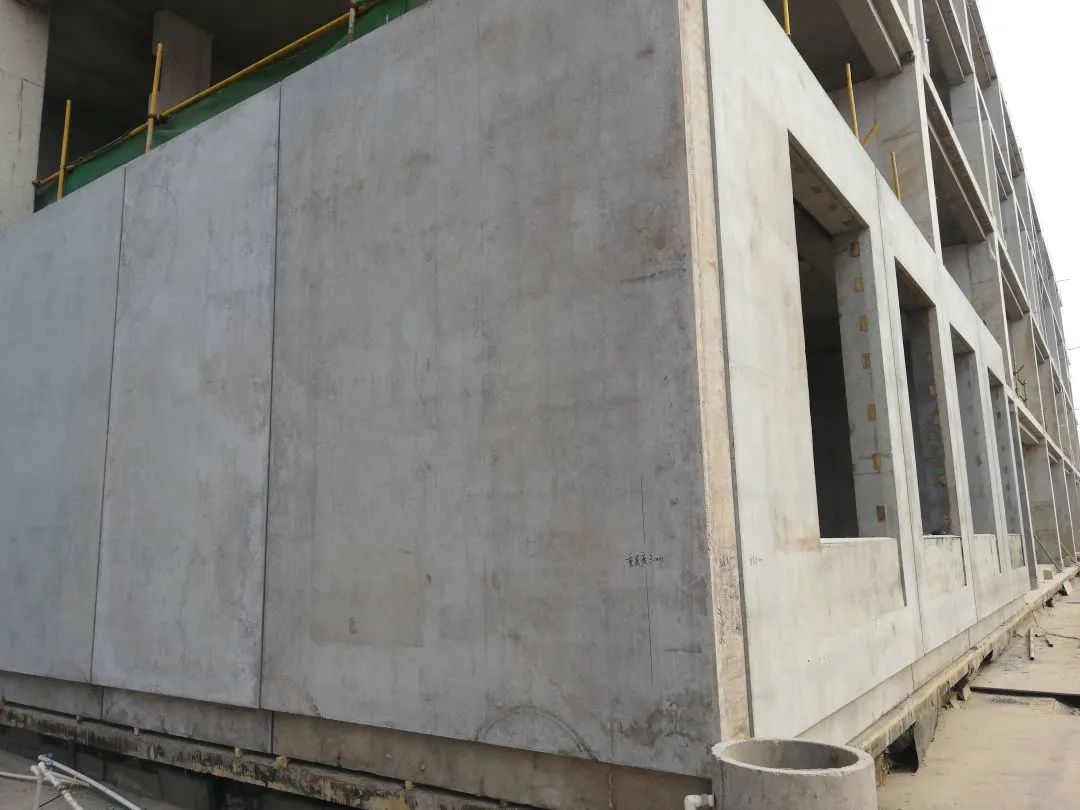

外掛墻板立面平整

? ? ? 濱海街道中心小學擴建工程作為青島第一個采用預制混凝土外掛墻板的項目，裝配率高達50%，包括預制混凝土外掛墻板、預制疊合梁、預制疊合板、預制樓梯。在裝配式深化設計和構件生產時嚴格把控設計質量和產品質量，明確每個人在裝配化生產中的具體任務、責任和權力，做到目標明確，措施有力，責任到人，使整個工程質量始終處于有效控制之中。裝配式混凝土建筑是建筑工業化最重要的方式，不僅可以提高質量、縮短工期、節約能源、減少損耗、節能減排環保，還能節省勞動力并改善勞動條件，有利于安全生產。

? ? ? 本項目采用的夾心保溫板外掛墻板，它作為自重構件，只承受作用于本身的荷載，包括自重、風荷載、地震荷載，以及施工階段的荷載，不考慮主體結構的所傳遞的荷載和作用力。預制混凝土外掛墻板立面分格尺寸大而平整，生產工藝多樣化，建筑風格獨特，使整個建筑具有簡約感；另外，它可有效處理好圍護、裝飾、保溫等性能要求，質量標準高。

? ? ? 外掛墻板連接節點不僅要有足夠的強度和剛度保證墻板與主體結構可靠連接，還要避免主體結構位移作用于墻板形成內力。主體結構在側向力作用下會發生層間位移，或由于溫度作用產生變形。為避免這種情況，主體結構的連接板上可開長條孔，便于預埋螺栓產生位移，即當主體結構位移時，連接節點允許墻板不隨之扭曲，有相對的“自由度”，由此避免了主體結構施加給墻板的作用力，也避免了墻板對主體結構的反作用。

?

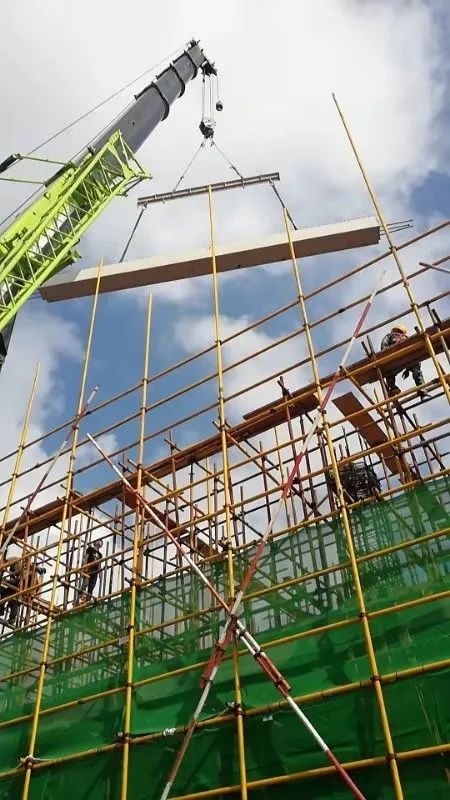

外掛墻板的起吊

? ? ? 外掛墻板的起吊要使用專用吊具，將專用吊具連接到起重設備，緩慢移動到被構件上方。隨后將卡環安裝在吊裝連接件上邊，用配套螺栓將吊裝連接件固定在構件上部的預埋吊母內。

?

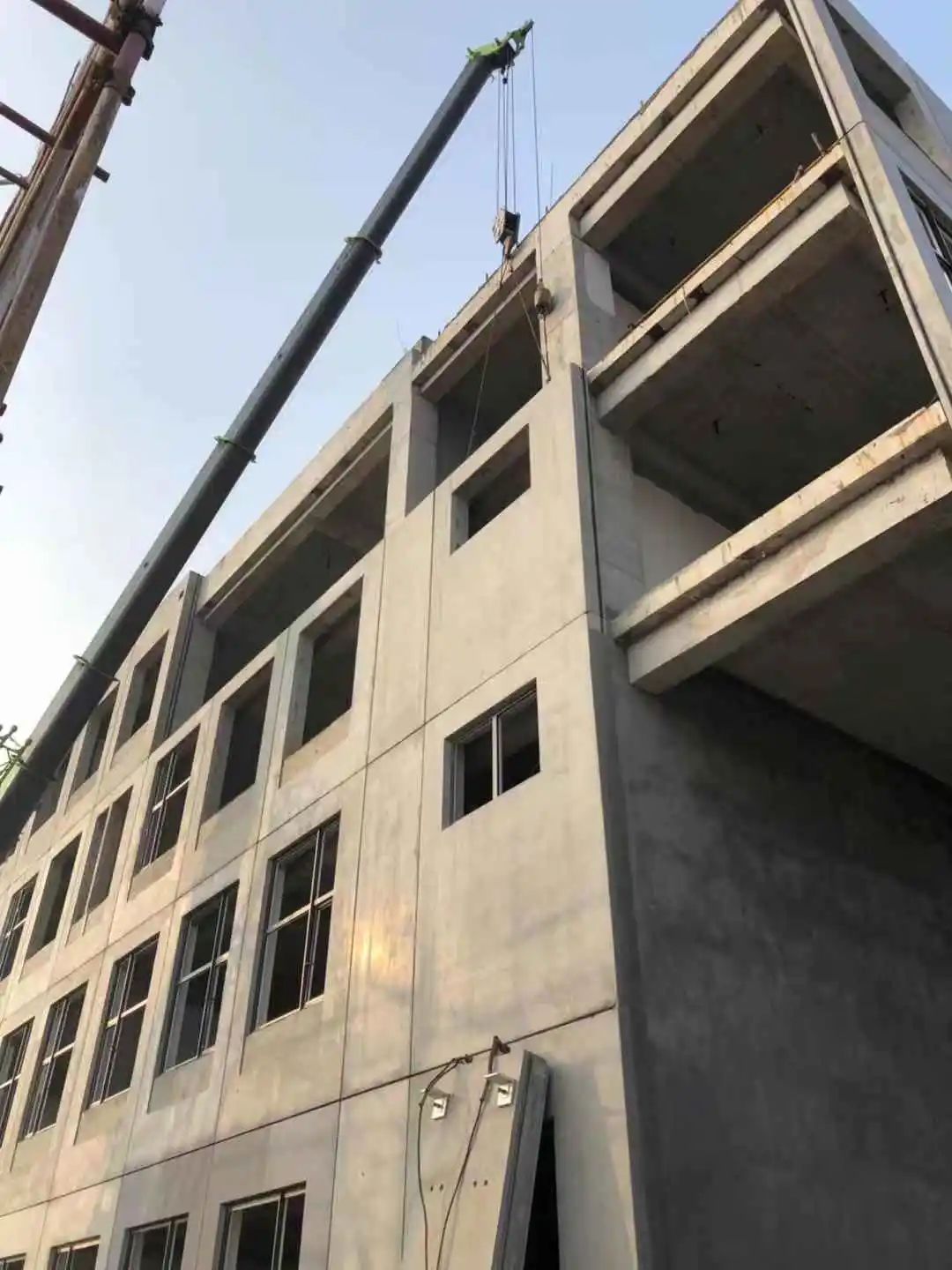

外掛墻板吊裝

? ? ? 確認配套螺栓旋緊后，將墻板從運輸車上吊起。墻板吊到預定位置后，緩緩將其下放，在距離作業層上方 500mm 左右的位置停止。再將墻板水平位移到安裝所在位置。將墻板緩慢下放距結構埋件 50mm 左右時停止，并確認邊梁（樓板面）上的控制線，再將墻板放到預埋件上。若偏差較大，則應重新將墻板吊起 50mm 左右進行調整。墻板偏差調整到位后，進行連接件的臨時固定，連接件臨時固定完畢后，起重設備摘鉤，再進行下一塊墻板吊裝。

?

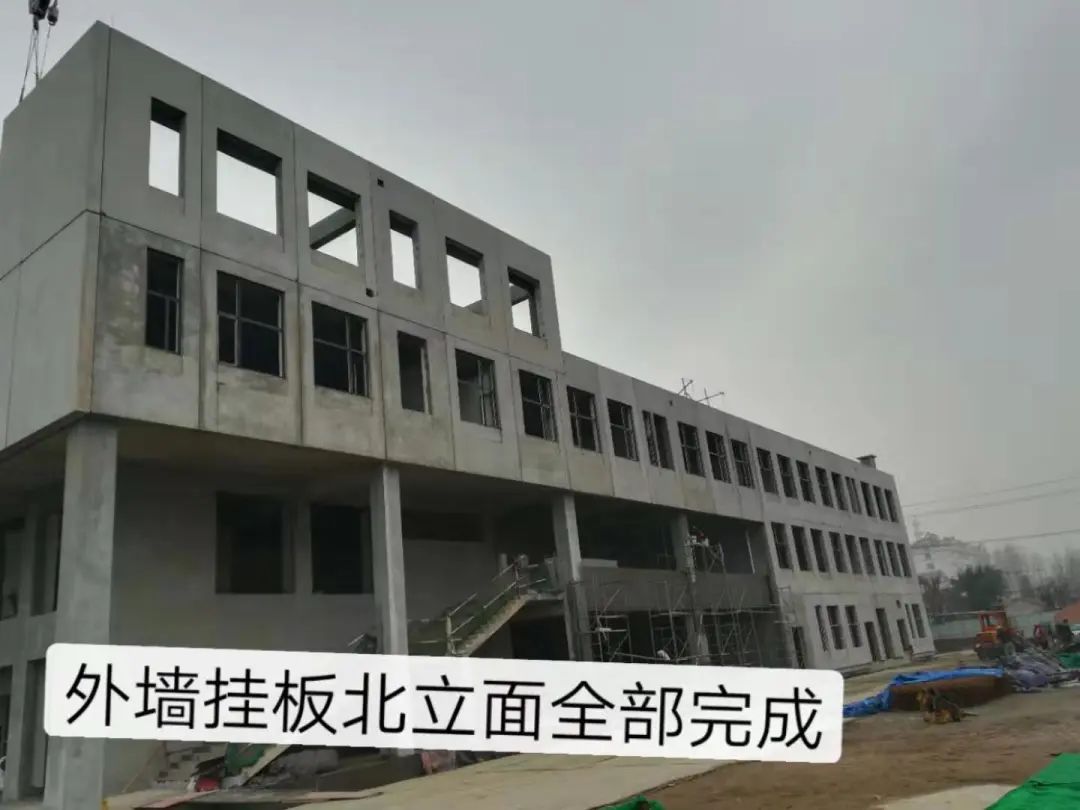

外掛墻板北立面吊裝完成效果圖

?

?

?

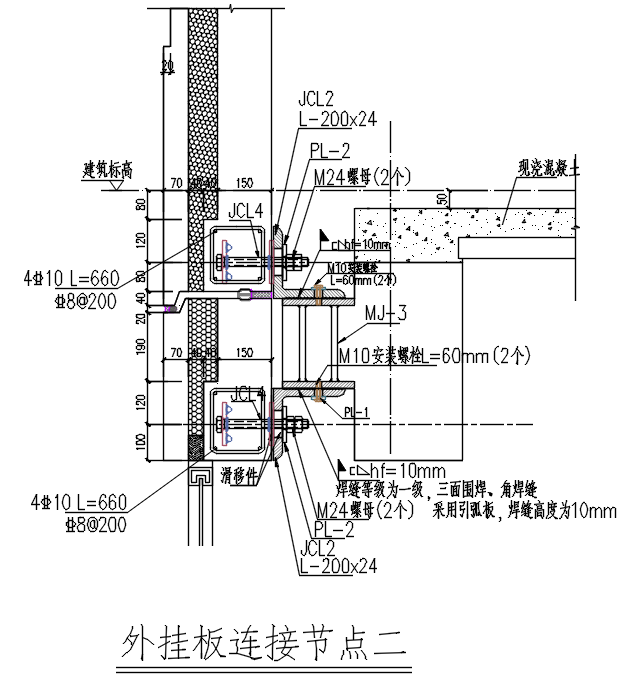

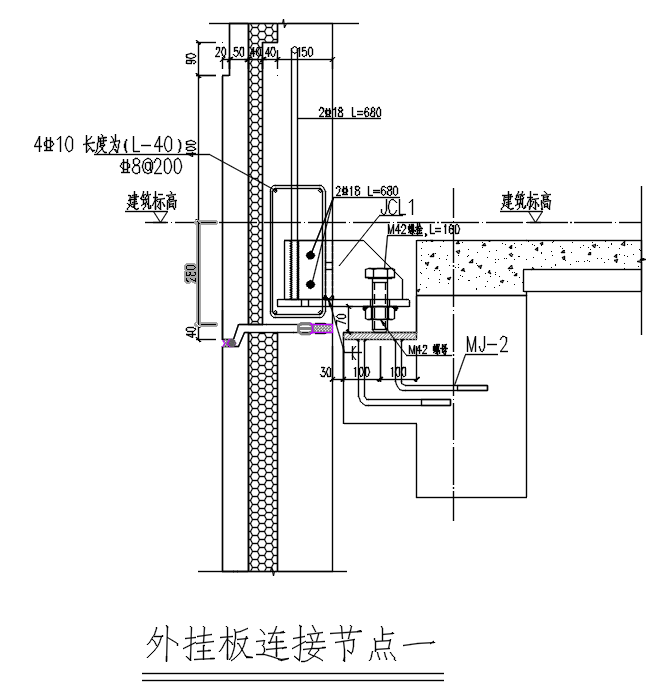

? ? ? 本項目采用約束點預埋件及支撐點預埋件對外掛墻板與主體結構進行連接，內葉混凝土層預埋了掛板c型預埋卡槽，將掛板c型預埋卡槽與t型螺栓、角鋼連接件連接，角w鋼連接件上部與鋼筋混凝土主體結構連接。如上圖所示。

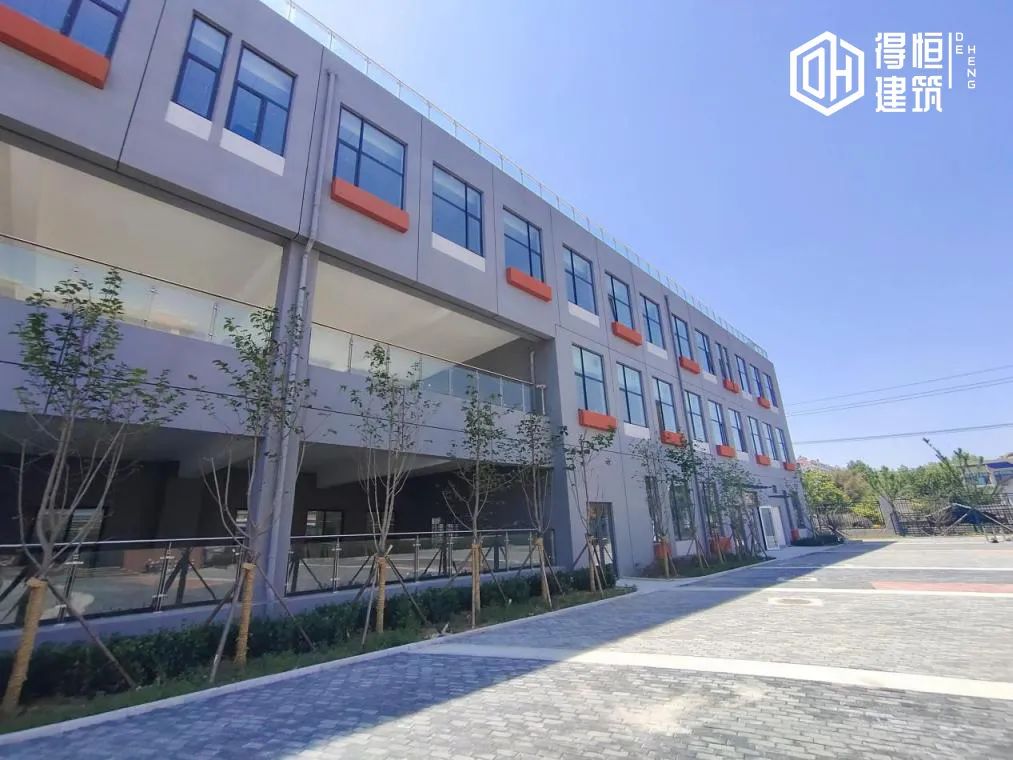

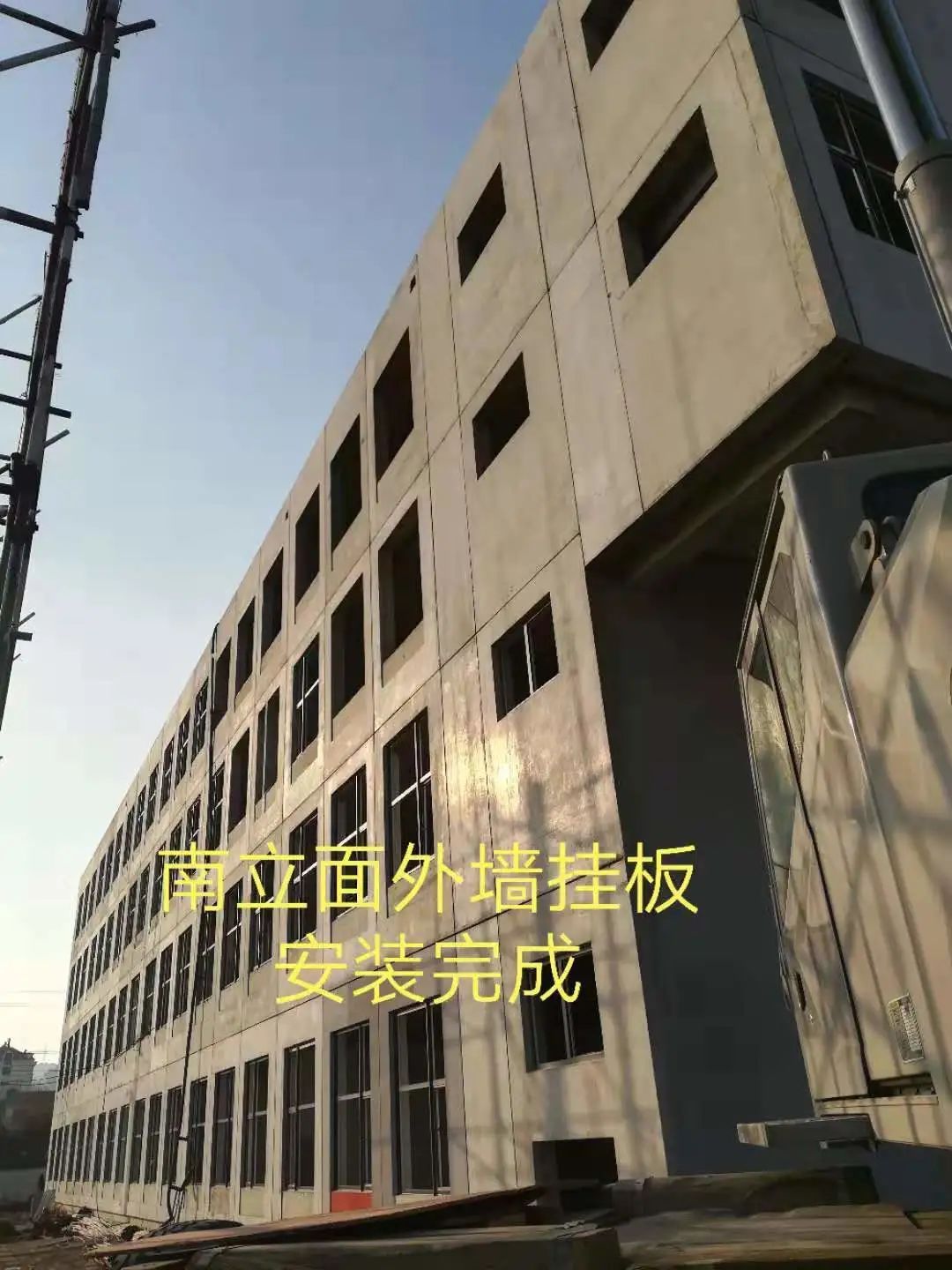

安裝完成后的外掛墻板立面平整美觀

?

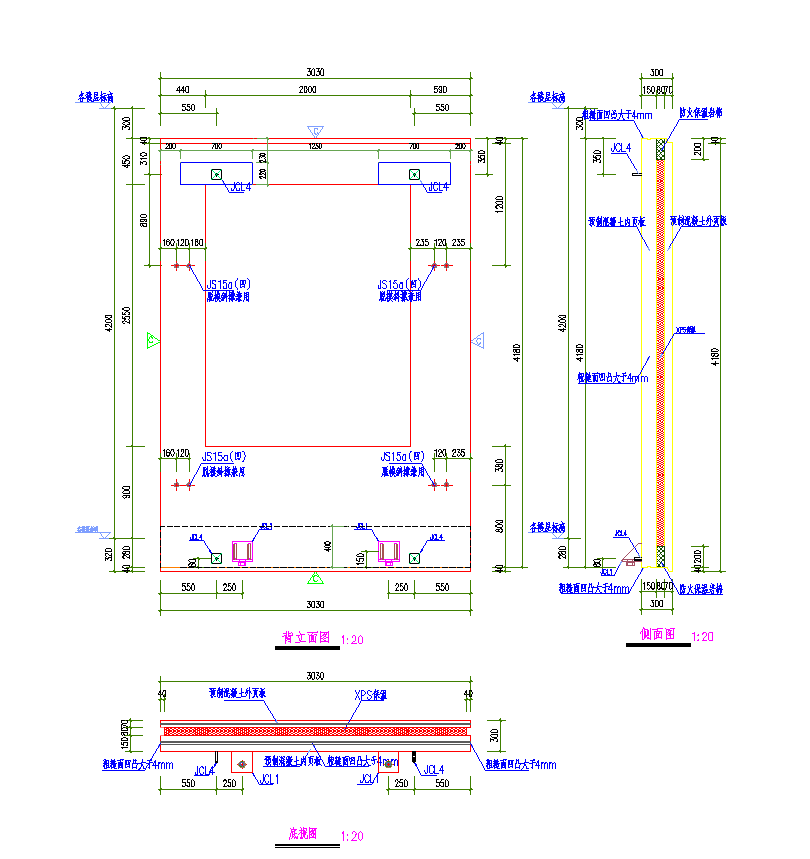

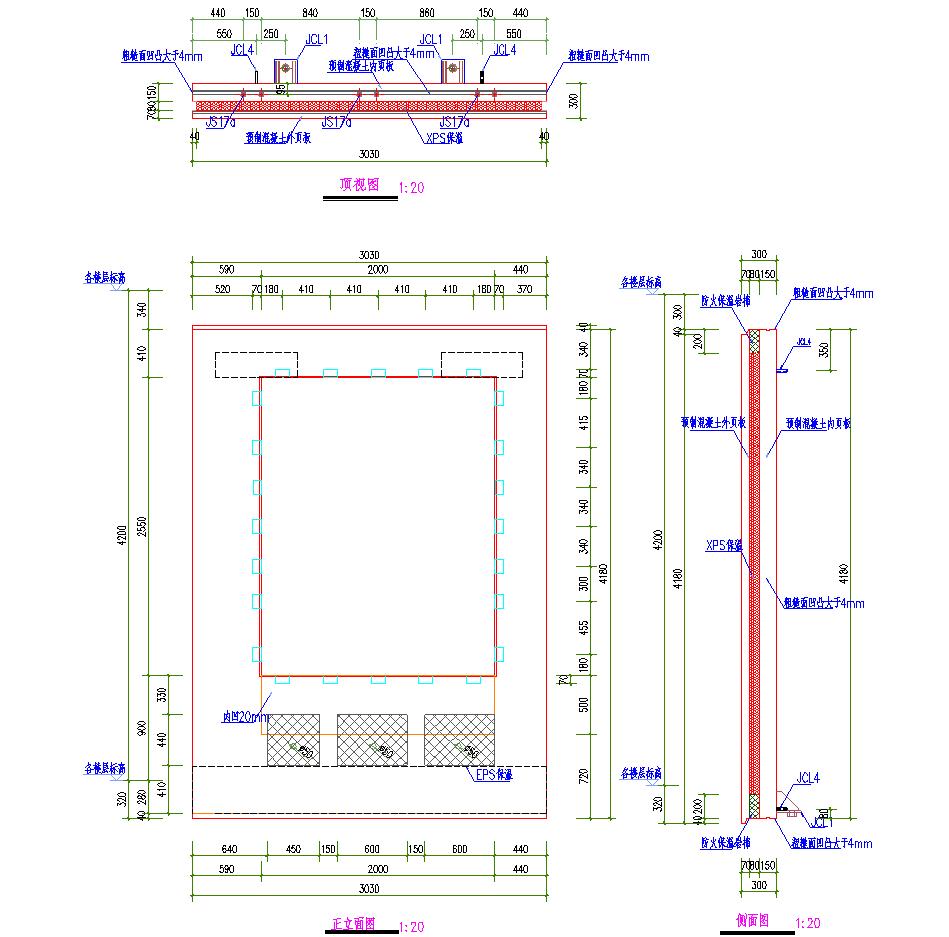

預制外掛墻板

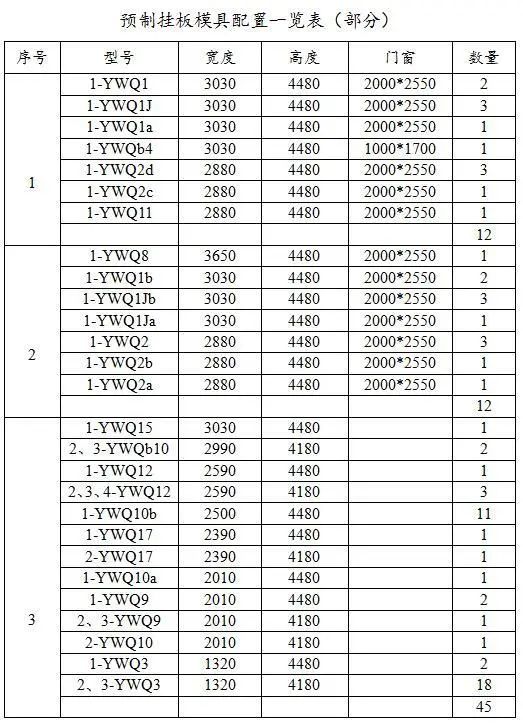

? ? ? 在本項目中，外掛墻板的應用備受關注，這既標志著青島地區外掛墻板在建筑中的首次推廣運用，也標志著裝配式建筑技術的新突破。該項目共設計預制夾心保溫外墻板223塊，采用固定模臺生產線，模具設計團隊經過多輪優化，使模具數量降到11套，翻模率20.3，既保證了生產，又有效的降低了工程成本。

? ? ? 在外掛墻板的生產甚至是各種預制構件的生產中，模具的設計及生產是其他工藝流程的基礎。因此，模具的設計加工及質量控制是整個生產流程的重中之重。為保證構件質量，模具的設計、加工及組裝，鋼材的選用都有特定的要求。首先，模具應有足夠的承載力、剛度和穩定性，能夠承受生產過程中的外力；其次，必須保證模具開孔、預留孔洞的形狀尺寸及位置尺寸準確無誤；第三，構造簡單，組裝拆卸簡單便捷，利于脫模，并且盡可能的在不同構件的生產中可通用，周轉率高；第四，鋼板及型鋼表面平整，無扭曲變形、折疊死彎，應符合相應的國家標準，并在模具調試合格后，標注模具編號，對模具進行噴漆和防護工作，便于生產。

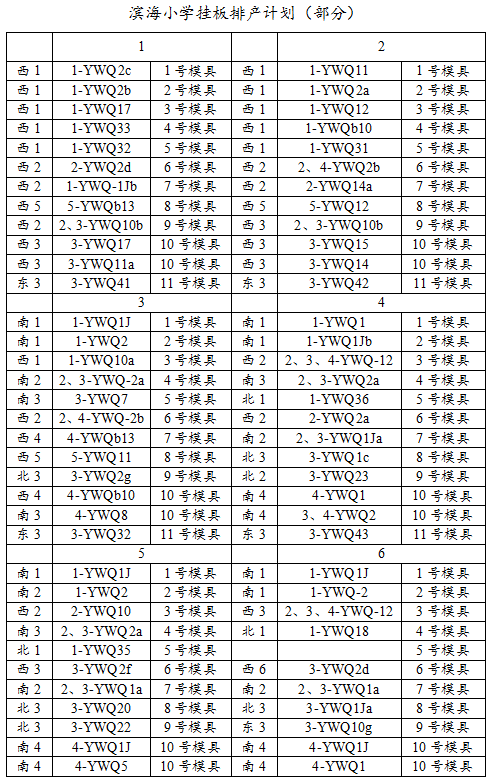

? ? ? 生產階段，得恒建筑科技與鑫隆總包、上海天華三方多次召集會議，編制了《項目手冊》、《技術方案》、《模具配置方案》、《生產方案》、《質檢方案》、《模具報目表》、《模具下料單》等技術文件，指導生產、安裝。

?

? ? ? 該項目預制外墻掛板最大外形尺寸3.2ｍ×5.2ｍ，單件重量達11噸，不僅施工難度大，而且構件生產、預留預埋精度要求高，最大誤差3mm，否則無法安裝到位。得恒建筑科技有限公司與上海天華設計院多次優化設計，與鑫隆總包多次會審圖紙，研究安裝方案，終于在2019年9月份成功吊裝第一塊墻板。

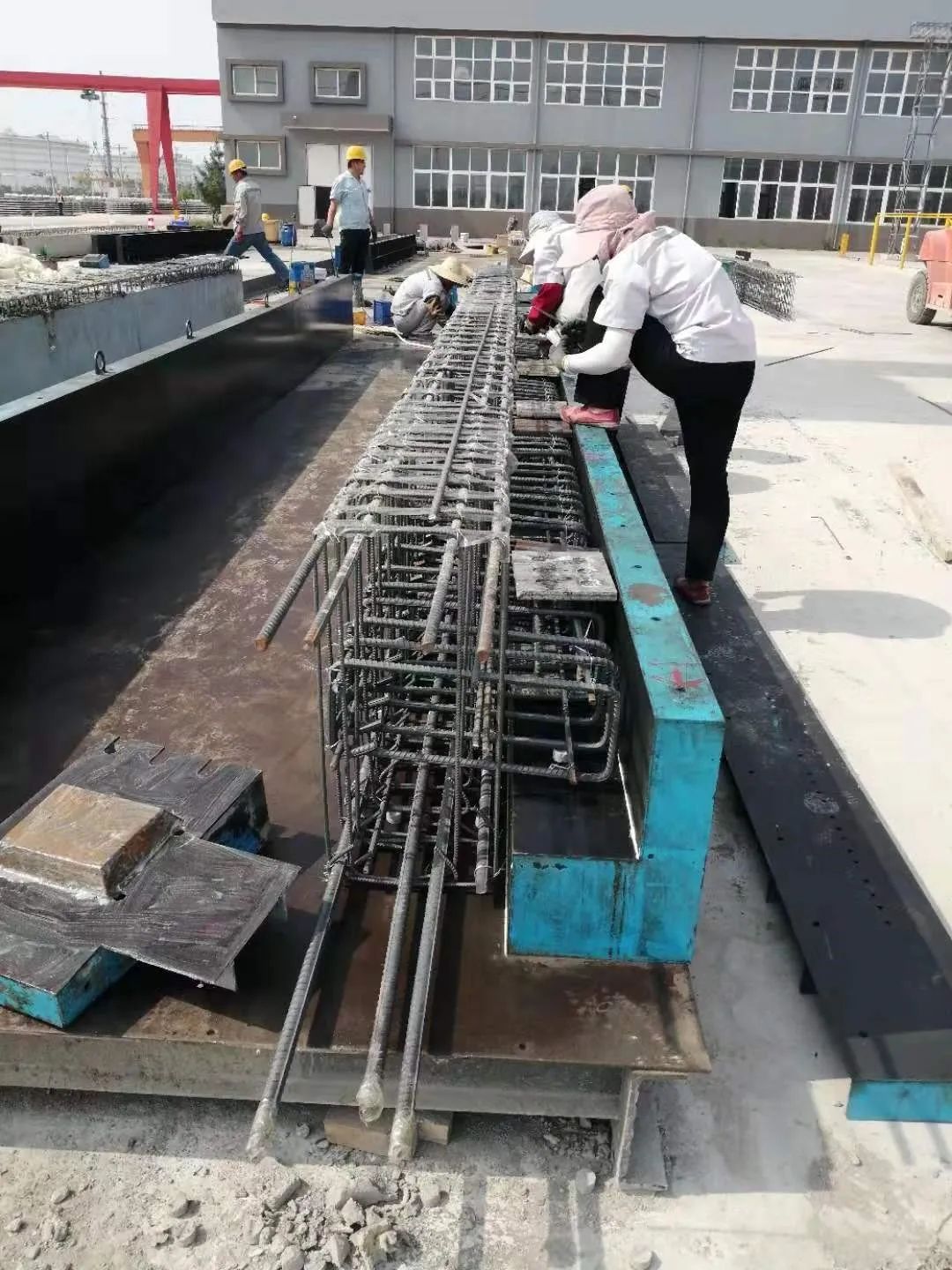

? ? ? 除了外掛墻板之外，本項目還采用了疊合梁、疊合板及預制樓梯。在工廠中預制的疊合梁運輸?shù)焦さ噩F(xiàn)場，將預制樓板擱置在預制梁上之后，再澆搗梁上部的混凝土使樓板和梁連接成整體。采用疊合式構件，可以減輕裝配構件的重量更便于吊裝，同時由于有后澆混凝土的存在，其結構的整體性也相對較好。在疊合面采用自然粗糙面，同時將預制梁的箍筋全部伸入疊合層，以保證疊合梁結構整體的穩定與安全。

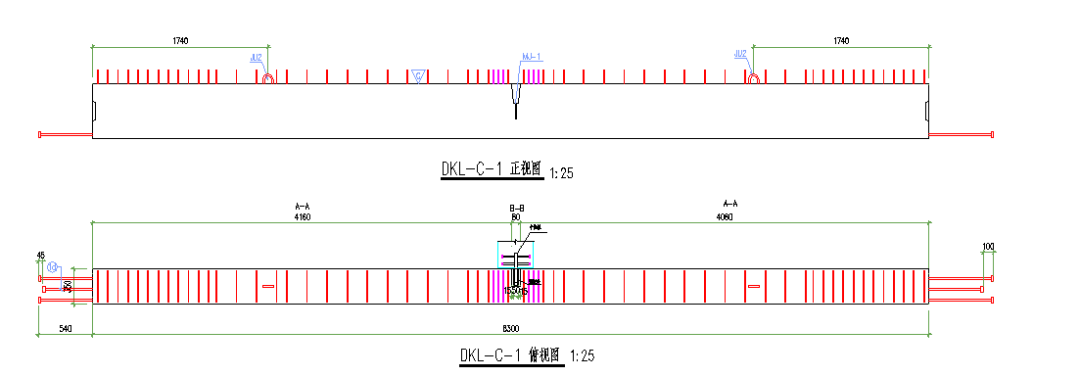

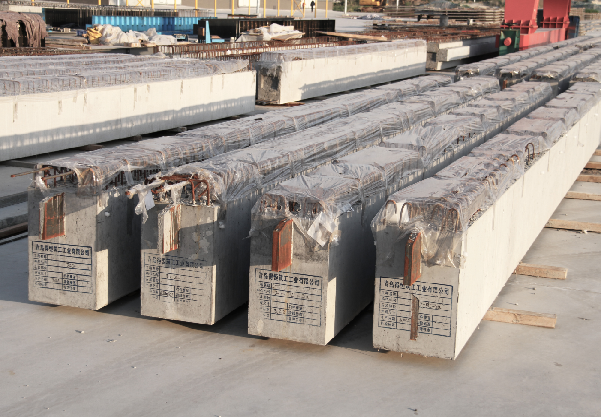

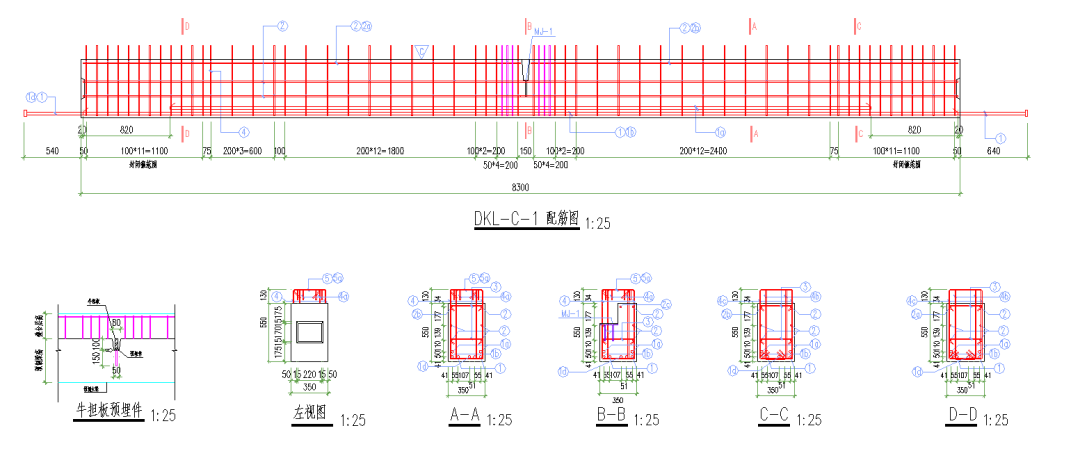

預制疊合梁
